鋁廠的赤泥有啥用途
鋁廠的赤泥有啥用途
鋁廠的赤泥有啥用途？氧化鋁廠赤泥綜合利用新工藝有那些？赤泥磨細加工設備廠家桂林鴻程立磨小編本文對“赤泥的綜合利用工藝流程”進行個大匯總，大搜羅。
首先，桂林鴻程立磨小編小林來科普一下，啥子叫“赤泥”？
一、赤泥
赤泥，亦稱為紅泥，在氧化鋁煉鋁行業專業稱謂實為鋁礦加工赤泥，氧化鋁赤泥加工后的廢料礦物成分復雜，主要礦物為文石和方解石，含量為60%～65%，其次是蛋白石、三水鋁石、針鐵礦，含量最少的是鈦礦石、菱鐵礦、天然堿、水玻璃、鋁酸鈉和火堿。赤泥的化學成分如下表所示。

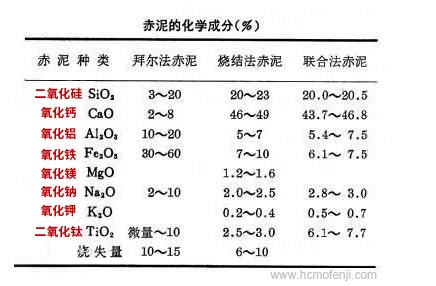

赤泥的化學成分
赤泥的化學成分
二、鋁廠的赤泥有啥用途
赤泥的利用途徑有哪些？赤泥磨成粉的用途有那幾種？赤泥用途在經過長期發展后，無論是國內還是國外，都上升到赤泥的綜合利用范疇。赤泥的綜合利用工藝匯總如下。
鋁廠的赤泥水份較大，針對這種情況，已有人研發出快速烘干設備，已投放市場。鋁廠的赤泥經過烘干，破碎，磨粉后，可進行進一步的利用，進行深加工，方可創造高附加值。鋁廠的赤泥用途有以下幾種工藝途徑。
（1）赤泥還原鐵工藝
赤泥還原鐵工藝目前國內外從赤泥中回收鐵主要有直接磁選重選法、還原焙燒磁選法、熔煉生鐵三種工藝。
周凱中研究表明，對赤泥粗細分選一中礦磨粉選粉工藝效率和金屬回收率均較高。2011年6月廣西平果鋁建成年處理赤泥220萬t的赤泥回收鐵精礦生產線，年產鐵精礦22萬t，精礦鐵品位≥55%，鐵回收率22%。劉培坤等間以鐵品位26.75%的赤泥為原料，采用兩級水流旋流器和懸振錐面選礦機組合，進行粒徑分級和重選的方式富集鐵，獲得的鐵精礦品位為48.83%。
（2）赤泥提煉 巖棉生產工藝
在赤泥加工工藝中有一種利用赤泥提鐵后的尾渣生產巖棉的方法，包括以下步驟：1)將赤泥粉、鋁灰和脫硫石膏粉按照40：30：30的質量比通過攪拌速度為300r/min?700r/min的攪拌器進行攪拌均勻，形成酸度系數MK＝1.7～2.1的混合物。優點在于：本發明最大優點實現了大宗固廢赤泥在提鐵處理過程中形成的二次污染得到了徹底解決，變廢為寶，并解決了占用土地的突出問題；利用鋁灰一是變危險廢棄物為寶，二是利用鋁灰中鋁含量和硅含量高的特性，在熔融過程中通過對熱量的回收利用比其他的傳統直接加熱方法的溫度降低150度，即節約了成本，有提高了無機纖維的質量，減少了赤泥、鋁灰及脫硫石膏對環境的污染。
（3）赤泥中回收鈦的工藝流程
赤泥是鋁土礦提取氧化鋁過程中產生的固體廢棄物，其主要成分為Fe2O3、Al2O3、CaO、TiO2、SiO2等，屬于強堿性廢渣。從赤泥中回收鈦的工藝流程如下圖所示。
（4）赤泥中提取稀土的工藝技術
目前，從赤泥中提取稀土稀有元素的主要工藝是采用酸浸一提取工藝，酸浸包括鹽酸浸出、硫酸浸出、硝酸浸出等。Ochsenkuhn - Pet ropoulou(11)等研究了用稀硝酸浸出赤泥，采用離子交換法從其浸出液中分離鈧、鑭系元素。其工藝是:赤泥用稀硝酸(0.6N) ,液固比為200 : 1混合，攪拌lh，在常溫常壓下浸出。在這個過程中赤泥中堿被酸中和溶解，酸度控制在0. 5N左右，Sc、Y、La系等稀有金屬能從赤泥中溶解出50%~75 %。
（5）赤泥燒結磚制備工藝

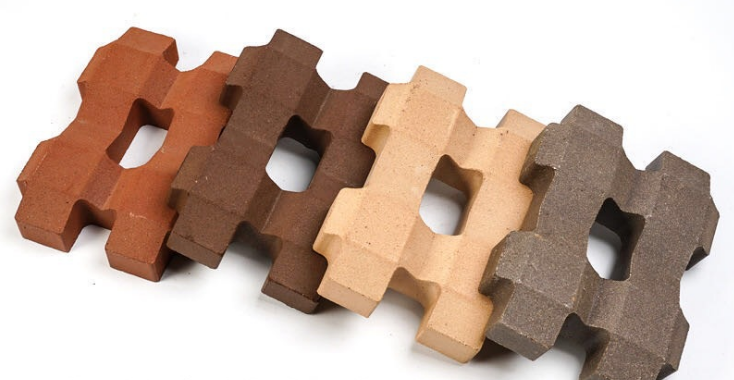

赤泥燒結磚制備工藝
某些礦渣燒結磚加工制造技術領域中的企業，利用用工業廢物赤泥生產赤泥合成新型燒結磚。為了實現上述目的，本發明依次釆用如下步驟制成：
a. 按重量份數稱取原料，赤泥10-90、粘土礦10-40、水10-20;
b. 將上述固體原料粉碎均勻混合攪拌，加入水攪拌形成濕粉狀；
c. 利用制磚機加工生產形成毛坯；
d. 將毛坯置入窯爐中，在100(TC溫度左右，燒制4-6小時；
e. 出窯進行冷卻，制成合格產品。
所述的原料粘土礦的粒度在O. 8mm以下，粒度在O. 6mm以下的占80%。所述的原料赤泥的粒度在0. 2mm以下，粒度在0. 16mm以下的占80%。本發明的赤泥合成新型燒結磚，是以鋁冶煉廠排放的固體廢棄物赤泥為主要原料，加上便宜普遍的粘土礦原料，不使用粘土，原料易得，所生產的磚能夠達到國家標準要求。有效解決了工業廢棄物所造成的環境污染，實現了變廢為寶，節約了土地，保護了國家土地資源，符合國家產業政策，特別是利用了建筑垃圾，減少了建筑垃圾對城巿及人們生活的影響。
具體實施例方式：
首先，利用顎式破碎機將粘土礦原料破碎，然后利用高細粉碎機進行磨細，使粘土礦的粒度在0.8mm以下，粒度在0.6mm以下的占80%。利用高細粉碎機將干燥的赤泥進行磨細，使赤泥的粒度在0. 2mm以下，粒度在0. 16mm以下的占80%。按重量份數稱取以下固體原料，赤泥65份、粘土礦30份，加入到攪拌機中進行均勻混合攪拌，而后加入15份水，在雙軸攪拌機中一邊加水一邊攪拌，形成濕粉狀；利用雙級真空擠壓機、自動切壞機加工生產形成毛坯。毛坯自然干燥后放置到窯車上，將窯車及毛坯置入隧道窯爐中，在高溫段即1000士1(TC的溫度中，燒制4-6小時。最后出窯進行冷卻，制成合格產品。
（6）赤泥回收氧化鋁工藝
拜耳法赤泥的組成較為復雜，其中有多種金屬具有一定的回收價值，赤泥中的氧化鋁通常與鐵、鈦、鈉等一起回收。根據拜耳法赤泥性質的差異,氧化鋁的回收工藝一般包括酸法、堿法、生物法和浮選法等。其中堿法是應用最為廣泛的工藝,酸法常用于赤泥中有價金屬的綜合回收，生物法和浮選法等都具有很大的潛力和應用前景。
鋁廠的赤泥利用工藝需對赤泥磨細加工方可有效利用，提升利用率。在利用氧化鋁赤泥快速烘干機，赤泥閃蒸干燥機，赤泥干燥設備進行干燥后，再利用赤泥磨細加工機械，如HC擺式磨粉機，R型雷蒙磨粉機、HCH超細環輥磨粉機、HLMX超細立式磨粉機進行磨細，便可進入下一步的利用工藝。
桂林鴻程提供氧化鋁廠赤泥綜合利用新工藝設備，配套氧化鋁赤泥快速烘干機，赤泥磨細加工機械生產線和其他的設備，為您的赤泥利用項目持續創造利潤。下面根據赤泥磨細加工要求，推薦相應的磨粉機選型。
三、赤泥磨細加工選型
（1）80~400目赤泥磨細加工機械：HC擺式磨粉機
[進料尺寸]：30mm
[磨環直徑]：1000-1700mm
[整機功率]：555-1732KW
[生產能力]：3-90t/h
[成品粒度]：0.038-0.18mm
[適用范圍]：該磨粉機涵蓋多項專利技術，是在R型磨粉機的基礎上進行的技術革新，廣泛用于電力、冶金、水泥、化工、建材、涂料、造紙、橡膠、醫藥、食品等生產和生活領域。
[性能優勢]：該磨粉機是傳統磨粉機更新換代設備。用途廣、操作簡單、維修方便、性能穩定、性價比高，產量比傳統雷蒙磨粉機高30%-40%，是經濟實用的磨粉設備。
[適用物料]：對于莫氏硬度在7級以下、濕度在6%以內的各種非金屬礦物料具有高產高效的粉磨能力，例如赤泥、水洗高嶺土、滑石、方解石、碳酸鈣、白云石、鉀長石、膨潤土、高嶺土、石墨、碳素、螢石、水鎂石等研磨效果佳。
（2）325~2500目赤泥磨細加工機械：HCH超細環輥磨粉機
〖型號種類〗：HCH780、HCH980、HC1300、HC1500、HC1700T、HC1700等
〖入磨物料尺寸〗：≤10mm
〖整機功率〗：144-680KW
〖整機重量〗：17.5-70KW
〖生產能力〗：1-22t/h
〖成品粒度〗：0.04-0.005mm
〖粉磨領域〗：針對莫氏硬度在7級以下，濕度在6%以內的各種非金屬礦物料，該磨粉機廣泛用于礦石、赤泥、水洗高嶺土、碳酸鈣、白云石、膨潤土、高嶺土、石墨、碳素等物料的研磨和加工，在電力、冶金、水泥、化工、非金屬礦制粉、食品、醫藥等領域應用廣泛。
〖性能特點〗:具有輥壓、碾磨、沖擊等綜合機械粉碎性能，專注于非金屬礦深加工領域，具有占地面積小、成套性強、用途廣、操作簡單、維修方便、性能穩定、高效節能等顯著特色。HCH1395和HCH2395超細環輥磨是目前中國大型、節能降耗的新型超細環輥磨粉機。
（3）3-45μm赤泥磨細加工機械：HLMX超細立式磨粉機
【磨盤直徑】：1000-2400mm
【原料水分】：≤5%
【生產能力】：1.2-40t/h
【成品細度】：3-45μm 配二次分級可達到3μm
【產品特色】：集破碎、干燥、粉磨、輸送于一體，突破超細粉加工產能瓶頸，可替代進口設備，設計科學合理，結構獨特創新，是超細粉規模化生產的設備。
【專注領域】：專注于云母、煤礦、水泥、礦渣、石膏、方解石、重晶石、螢石、大理石等莫氏硬度在7級以下、濕度在6%以內的非金屬礦物的規模化研磨和加工，產品具有多項國家專利技術，性能達到國家領先水平。
如果您還是不清楚鋁廠的赤泥有啥用途？桂林鴻程為您解答赤泥利用工藝技術與赤泥磨細加工相關設備配套問題，可以為您解決赤泥處理難題，如果您有赤泥再利用計劃或者準備上項目，需要赤泥磨細加工設備，請聯系我們桂林鴻程，我們為您定制赤泥利用項目解決方案，并可進行EPC交鑰匙項目總包，我們的電話是：0773-3661663。歡迎咨詢。
